新型碳化硅耐火材料

發布時間：2018-07-18 09:19:17

產品介紹

我公司新近研制開發的新型碳化硅耐火材料是以碳化硅為主要原料，添加高性能復合結合劑、復合外加劑，經優化配比而成生產的高檔耐火材料。在其理化性能和使用性能上，可與德國進口材料VE-90SiC媲美，完全可以替代進口材料。

碳化硅耐火材料因具有其它普通耐火材料所不具備的特性，如高的熱傳導率、低的膨脹系數、很好的耐磨性以及幾乎不與熔融渣反應等特性，應用較為廣泛，可用于普通電站鍋爐，還可用于循環流化床爐，旋風爐、垃圾焚燒爐以及其他行業的熱力設備。

◇主要特點

1.該材料拌和后，不需困料，可直接使用

2.該材料成型后，在不加熱的情況下24h可達到一定強度，便于后續施工的進行

3.該材料和易性好，可采用搗打、涂抹等不同的方法成型，與金屬構件粘結牢固

4.該材料抗渣侵蝕性強，不易掛渣、結焦

5.該材料耐磨性好，抗熱剝落性強，整體結構好

6.該材料熱導率高，用于衛燃帶能有效的將熱能傳給水冷壁管，減少熱損失

7.該材料熱震穩定性好，高溫體積穩定性好

8該材料耐火度高，使用溫度高

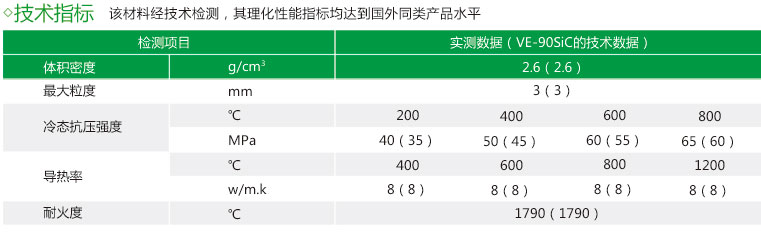

使用方法

該材料為雙組分，由袋裝粉料及桶裝結合劑組成，現場使用時只需要按規定配比，加入適量結合劑，攪拌均勻即可使用。

配制配制工作需要在強制式攪拌機中進行。將袋裝料投入攪拌機，加入液體結合劑6%-7%，

混練5分鐘，以便充分攪拌使之均勻；每批配制好的混合物應在3小時內使用完。

施工碳化硅施工的環境溫度為+10℃~+30℃，施工區域要求除去管壁的防護油漆，成型可采用搗打的方法施工。

烘爐空氣干燥施工完畢首先需進行自然養護7天。

熱水烘干通過管道系統用溫水將溫度增加到80-120℃，持續時間不少于24小時。
注意事項

袋裝料切勿受潮、淋雨。桶裝料切勿倒置。在干燥通風處可存放一年；

料受潮結塊后，不能使用結合劑加入量不可過多，否則強度降低

返回列表

男人网站,国产精品人妻无码免费久久久,最近中文字幕MV第一季歌词,熟妇高潮一区二区三区
